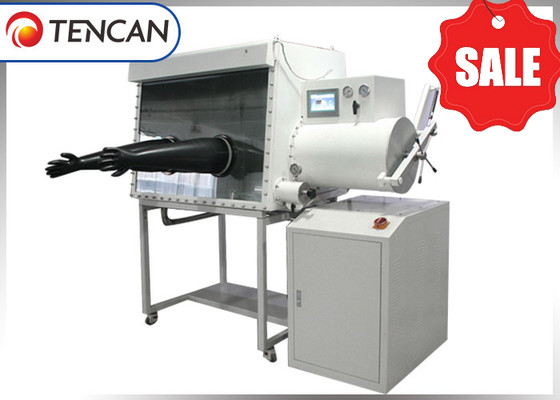

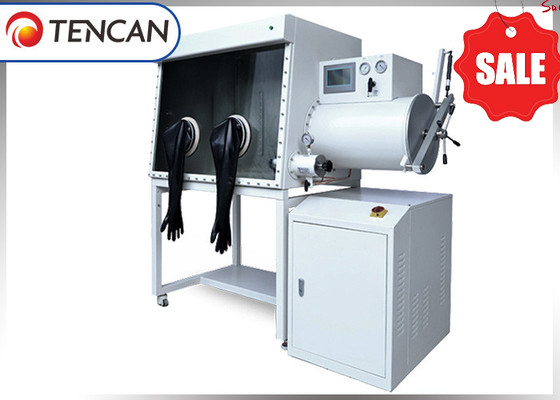

Sistema de gestión de gases de laboratorio de doble cara con guante con 3 puertos inertes para purificación de gas orgánico
Datos del producto:
| Lugar de origen: | Hunan, China |
| Nombre de la marca: | TENCAN |
| Certificación: | CE ISO |
| Número de modelo: | GBP1000S-3 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casilla de madera contrachapada+espuma |
| Tiempo de entrega: | 25-35 días hábiles Después de recibir el depósito |
| Condiciones de pago: | T/T, Unión Occidental |
| Capacidad de la fuente: | 100 juegos por mes |
|
Información detallada |
|||
| Nombre del producto: | Caja de guantes del sistema de purificación | Modelo NO.: | GBP1000S-3 |
|---|---|---|---|
| Contenido de agua: | Menos de 1 ppm | Oxígeno: | "-3000 pa~+3000 pa |
| Tasa de fuga: | Menos de 0,05 vol %/h | Cómo soportar la presión: | "-3000 pa~+3000 pa |
| Lado operativo: | Lados dobles | Columna de purificación: | Solo o doble a elección del comprador |
| Resaltar: | Caja de guantes de laboratorio de purificación de gases orgánicos,Caja de guantes de laboratorio de 3 puertos,Caja de guantes de laboratorio de doble cara |
||
Descripción de producto

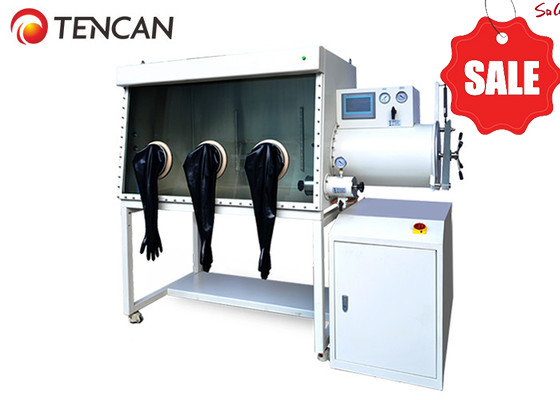

Caja de guantes de un solo lado con 3 puertos para guantes Tencan de China con sistema de purificación para eliminación de agua y oxígeno
Breve introducción
La guantera del sistema de purificación representa un aparato de laboratorio especializado diseñado para acomodar un relleno de gas inerte de alta pureza, mientras circula y filtra continuamente las sustancias activas desde el interior. Comúnmente conocido como "caja de guantes de vacío para eliminación de agua y oxígeno" y "caja de guantes de purificación de gas inerte", este dispositivo cumple múltiples funciones principales: eliminar el contenido de agua, reducir los niveles de oxígeno y eliminar otros gases orgánicos. Encuentra una amplia aplicación en la creación de entornos de alta pureza sin agua, oxígeno y partículas de polvo.
Principio de funcionamiento
La caja y el sistema de purificación están integrados para formar un entorno de trabajo herméticamente sellado. A medida que se infunde continuamente gas inerte o nitrógeno en la caja, las sustancias activas que contiene se extraen cíclicamente, lo que garantiza que el interior mantenga un alto nivel constante de limpieza y una atmósfera de gas inerte puro (con un contenido de agua no superior a 1 ppm y un contenido de oxígeno no superior a 1 ppm).
Principio de estructura
La guantera del sistema de purificación consta principalmente de dos componentes: el cuerpo de la caja principal y una cámara de transición. Ofrecemos diseños personalizados y especificaciones adaptadas a los requisitos únicos de nuestros clientes.
El cuerpo de la caja principal presenta dos (o más) interfaces de operación con guantes ubicadas en la parte delantera o trasera, lo que permite la operación simultánea por parte de una o varias personas, mejorando así la eficiencia del uso de la guantera. Además, las ventanas de observación en la parte delantera o trasera brindan una visibilidad clara del interior de la caja, lo que permite a los usuarios monitorear el proceso operativo sin problemas. La cámara de transición está equipada con boquillas de succión y carga de aire en sus válvulas, facilitando la extracción o infusión de aire según sea necesario. Además, el cuerpo de la caja principal está instalado con un sistema de válvula y boquilla que puede mantener el equilibrio de la presión del aire dentro de la caja cuando sea necesario.
La cámara de transición sirve como zona de amortiguamiento entre el cuerpo de la caja principal y el entorno externo. Consta de dos puertas de sellado, dos válvulas y un cuerpo de cámara. Ambas puertas de sellado aíslan eficazmente el interior del cuerpo de la caja principal del exterior, lo que permite a los usuarios mover libremente los artículos dentro y fuera de la caja sin la necesidad de ciclos repetidos de evacuación e inflado, simplificando así el proceso y reduciendo las molestias.
Aplicaciones
Es aplicable para crear un ambiente puro eliminando agua, oxígeno y polvo.
I+D y producción de la industria de baterías (batería de iones de litio, batería de polvo, célula solar, batería de fosfato de iones de litio).
I+D y fabricación de lámparas especiales (lámpara HD, lámpara de halogenuros metálicos, lámpara de halogenuros metálicos cerámicos).
Soldadura (soldadura por resistencia, soldadura TIG, soldadura láser, soldadura por plasma, soldadura de latón)
I+D y producción de OLED
I+D y producción de supercondensadores.
Industria química fina
industria nuclear
I+D y producción de nuevos materiales energéticos
Presupuesto
| Especificaciones del modelo estándar de guantera de purificación | ||||||
| No. | Modelo No. | Dimensiones de la caja | Dimensiones totales | Lados operativos |
Números de guantes |
Opciones |
| 1 | GBP800S-2 | 1200*800*930mm | 1915*830*1830mm | Soltero | 2 | Columnas de purificación simples o dobles |
| 2 | GBP1000S-2 | 1200*1000*930mm | 1915*1060*1830mm | Soltero | 2 | Columnas de purificación simples o dobles |
| 3 | GBP1000D-4 | 1200*1000*930mm | 1915*1060*1830mm | Doble | 4 | Columnas de purificación simples o dobles |
| 4 | GBP1200S-2 | 1200*1200*930mm | 1915*1260*1830mm | Soltero | 2 | Columnas de purificación simples o dobles |
| 5 | GBP1200D-4 | 1200*1200*930mm | 1915*1260*1830mm | Doble | 4 | Columnas de purificación simples o dobles |
| 6 | GBP800S-3 | 1500*800*930mm | 2215*1060*1830mm | Soltero | 3 | Columnas de purificación simples o dobles |
| 7 | GBP1000S-3 | 1500*1000*930mm | 2215*1060*1830mm | Soltero | 3 | Columnas de purificación simples o dobles |
| 8 | GBP1000D-6 | 1500*1000*930mm | 2215*1060*1830mm | Doble | 6 | Columnas de purificación simples o dobles |
| 9 | GBP1200S-3 | 1500*1200*930mm | 2215*1260*1830mm | Soltero | 3 | Columnas de purificación simples o dobles |
| 10 | GBP1200D-6 | 1500*1200*930mm | 2215*1260*1830mm | Doble | 6 | Columnas de purificación simples o dobles |
| 11 | GBP800S-4 | 1900*800*930mm | 2615*1060*1830mm | Soltero | 4 | Columnas de purificación simples o dobles |
| 12 | GBP1000S-4 | 1900*1000*930mm | 2615*1060*1830mm | Soltero | 4 | Columnas de purificación simples o dobles |
| 13 | GBP1000D-8 | 1900*1000*930mm | 2615*1060*1830mm | Doble | 8 | Columnas de purificación simples o dobles |
| 14 | GBP1200S-4 | 1900*1200*930mm | 2615*1260*1830mm | Soltero | 4 | Columnas de purificación simples o dobles |
| 15 | GBP1200D-8 | 1900*1200*930mm | 2615*1260*1830mm | Doble | 8 | Columnas de purificación simples o dobles |
Notas:
Contenido de agua y oxígeno del gabinete en condiciones estándar:
Contenido de agua ≤1 ppm, contenido de oxígeno ≤1 ppm (Nota: la condición estándar es presión atmosférica y temperatura constante de 20 grados).
Tasa de fuga: ≤0,05 Vol%/h (sujeto a cambio del valor del contenido de oxígeno en el cuadro)
Gas usado:
a) Gas de trabajo: N2, Ar, He, etc.
b) Gas de Control: Aire comprimido o Gas Inerte.
C) Gas de restauración: Mezcla de gas de trabajo e hidrógeno.
Si solo hay un sistema de eliminación de agua o un sistema de eliminación de oxígeno, el gas de restauración será idéntico al gas de trabajo.
Observaciones:Todas las cajas de una cara equipadas con cuatro guantes constituyen un sistema de caja de guantes ensamblado. La cantidad de estas cajas ensambladas se puede personalizar según las necesidades del cliente y la cantidad de columnas de purificación se adapta para satisfacer esos requisitos.
Parámetros técnicos
| DATOS TÉCNICOS DE LA GUANTERA DE GAS INERTE TENCAN CON SISTEMA DE PURIFICACIÓN | |
| Elementos | Datos |
| Contenido de agua en condiciones estándar (Nota: la condición estándar es una presión atmosférica, temperatura constante de 20 grados) | ≤1 ppm |
| Contenido de oxígeno en condiciones estándar (la condición estándar es una presión atmosférica, temperatura constante de 20 grados) | ≤1 ppm |
| Grado máximo de vacío que soporta el gabinete de transición | <100pa |
| Tasa de fuga | ≤ 0,05 % vol/h |
| Rango de presión de gas dentro de la caja. | -3000pa~+3000pa |
Funciones
| FUNCIONES DE LA GUANTERA DE GAS INERTE TENCAN CON SISTEMA DE PURIFICACIÓN | |
| Elementos | Descripciones |
| Control automático | Controlado y monitorizado automáticamente por la unidad de control del programa. |
| Reemplazo de gas de caja (manual/automático) |
Antes del uso inicial, el aire del gabinete debe intercambiarse con gas inerte o nitrógeno. Esto se puede lograr convenientemente utilizando la función de reemplazo automático de gas del gabinete proporcionada por el sistema o, alternativamente, el intercambio de gas se puede realizar manualmente. |
| Reemplazo del gabinete de transición (manual/automático |
Cuando se coloca material dentro de una caja, es necesario reemplazar el gas en el gabinete de transición. Esto se puede hacer utilizando la función de intercambio automático de gases proporcionada por el sistema de esclusa de aire o, alternativamente, el reemplazo de gas se puede realizar manualmente. |
| Control de purificación de gases |
Una vez que se establecen el estado del trabajo y los resultados, los procedimientos de purificación del sistema se pueden configurar en "Auto", lo que permite que el sistema mantenga automáticamente la condición atmosférica del gabinete y complete el trabajo. Alternativamente, se puede seleccionar el control manual. |
| Control de presión de aire del pedal |
Utilice el controlador de pie para manipular el sistema de inflado o escape, controlando así la presión del gas dentro del gabinete. |
| Reducción del sistema de purificación. |
El sistema maneja automáticamente la reducción de materiales de purificación, requiriendo sólo el establecimiento de condiciones de reducción. Al habilitar la función "reducir", el sistema completará el proceso de reducción sin necesidad de monitoreo manual en todo momento. |
| Detección de condiciones de funcionamiento en línea |
El sistema de control ofrece a los usuarios una función de detección de la condición operativa de los componentes, que se puede utilizar para monitorear el estado operativo de los componentes del equipo y diagnosticar las fuentes de fallas de cada función y componente. |
| Configuración de parámetros del sistema |
La función de configuración del sistema permite a los usuarios configurar los parámetros del sistema para lograr las condiciones de trabajo y el conjunto de funciones deseados. |
| Función de registro de datos |
El sistema proporciona un registro de parámetros operativos del equipo, este registro se puede rastrear para monitorear la producción o el experimento. |
| Control de la función de reserva de gas. |
Cuando se corta temporalmente el suministro de gas de control o se corta la fuente de gas de control por algún tiempo, la reserva de gas de control protegerá que el equipo continúe funcionando. |
| Función de espera del ciclo enfriado por gas. | El sistema de purificación proporciona un intercambio de calor para enfriar el gas en circulación, puede ser Se utiliza solo inyectando el refrigerante para controlar la temperatura del gas en circulación. |
| Sistema de seguridad multinivel |
El sistema de control incorpora varias medidas de seguridad, como avisos de seguridad multinivel, alarmas y funciones de desactivación, para garantizar la seguridad tanto del personal operativo como del equipo. |
| Función de protección durante la purificación. ciclo bloqueado |
Cuando el sistema de circulación se obstruye, el sistema de control activa alertas y ajusta proactivamente la velocidad del aire para proteger el motor. Además, esta función puede identificar problemas como bloqueos del ciclo del sistema, ineficiencias en las tuberías, obstrucciones de polvo controladas por filtros y otros problemas relacionados. |
