China Caja de guantes Tencan con sistema de purificación GBP750S-3 para la eliminación de agua y oxígeno

Guante de guantes Tencan de China con sistema de purificación de lado para el agua y la eliminación de oxígeno

Breve introducción

Changsha Tencan Glove Box es un dispositivo que proporciona un ambiente sin agua y sin oxígeno. El equipo consiste principalmente en un cuerpo de guantera, una cámara de transición, un sistema de regeneración de purificación de circulación, un sistema de control, un sistema de vacío, un sistema de visualización, etc. También puede integrarse con equipos especiales relacionados con la producción de lámparas, equipos de láser, sistema de recubrimiento de vacío, sistema de horno de vacío, sistema de exhibición de oxígeno, sistema de filtración de humo, sistema de filtración de polvo, sistema de filtración de solventes, sistema de purificación de gas, sistema de purificación, sistema de purificación de gases de gas, sistema de purificación de gases de agua, sistema de purificación de humo de humo, sistema de archivos de polvo, sistema de filtración de solventes, sistema de purificación, sistema de purificación de gases, sistema de purificación de gases, sistema de purificación de gases, sistema de purificación, sistema de purificación de gases de humo, sistema de purificación, sistema de purificación de bajo timón, sistema de purificación, sistema de purificación de gases, sistema de purificación de gases, sistema de purificación de gases de humo, Tencan Glove Box tiene una apariencia hermosa y elegante, estilo distintivo, tiempo de operación continuo largo, estable y confiable, control automatizado, operación simple y fácil mantenimiento, que los usuarios confían en el que los usuarios.

Después de años de desarrollo, Changsha Tencan ha logrado resultados fructíferos en la investigación y el desarrollo de productos, el diseño y acumulado una gran cantidad de conocimiento. Cada paso ha sufrido una estricta inspección y prueba de calidad, proporcionándole constantemente productos innovadores de alta calidad. Siempre nos centraremos en la estandarización, la integridad, el servicio, la innovación y otros aspectos, centrándonos en las necesidades del cliente, transformando la confianza dada por los clientes en la motivación empresarial y creando continuamente nuevas experiencias innovadoras para los clientes.

La guantera de purificación es un tipo de equipo de laboratorio que llena la cámara con gas inerte de alta pureza, circula

y filtros O2, H2O, gases orgánicos y otras sustancias. También se llama guantera de vacío, gas inerte

Caja de protección, etc. La función principal es eliminar O2, H2O y gas orgánico. Se usa ampliamente en entornos ultra puros sin O2, H2O y polvo, como baterías y materiales de iones de litio, semiconductores, super condensadores, lámparas especiales, soldadura por láser, soldadura, síntesis de materiales, OLED, MOCVD, etc., pero también aplicaciones biológicas, como cultivo de bacterias anaeróbicas, cultivo de hipoxia celular, etc., etc.

Principio de trabajo

El gas de trabajo en la guantera está entre la cámara y la columna de purificación (H2O y

O2 adsorber), y se cierra circula a través de tuberías, sopladores de circulación, etc. bajo el control y monitoreo de PLC. Cuando el gas de trabajo circula a través de la columna de purificación, su humedad y oxígeno se adsorben y luego regresan a la cámara. A medida que pasa el tiempo de ciclo, el contenido de H2O y O2 del gas de trabajo en la cámara disminuirá gradualmente y eventualmente alcanzará el índice de menos de 1 ppm. La columna de purificación se saturará después de un cierto período de ciclo, y puede regenerarse y reutilizarse.

Aplicaciones principales

Investigación de química física, desarrollo y producción de iluminación y lámparas especiales, investigación y producción de baterías de iones de litio, investigación de metales alcalinos, investigación de catalizador, soldadura por láser y plasma, investigación médica y de bioingeniería, producción de medicamentos y procesos de envasado, industria semiconductora, investigación de química de quelato, investigación en polvo de cerámica, investigación en polvo de metal, tecnología de procesamiento de cajas de aspirador industrial de alta temperatura.

Características principales

Índice:Agua, oxígeno <0.1ppm

Tasa de fuga:≤0.001vol % h

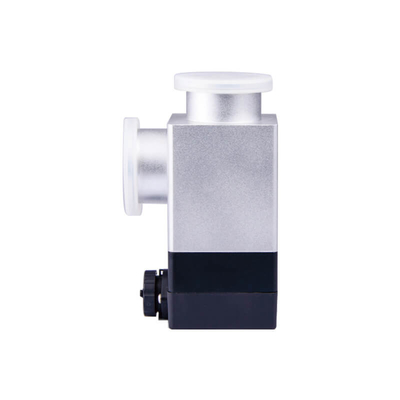

La válvula solenoide adopta un diseño modular, lo que garantiza efectivamente el sellado de la guantera y es fácil de reemplazar.

Diseño único de la puerta de la cabina de transición, liviano, fácil de abrir y simple de operar.

La apariencia de la guantera tiene múltiples diseños que pueden satisfacer las necesidades de diferentes usuarios.

Pantalla táctil:Fácil de acceder a diversas funciones.

Circulación:Circulación de gas de circuito cerrado, sin aceite y sin vacío.

Regeneración:Control automático.

Control de presión del aire:Control automático, la presión del aire de trabajo se puede establecer dentro de un rango de +/- 15Mbar.

Limpieza de la caja:Control automático, operación fácil de secar, ahorro de gas y relativamente seguro para solventes operativos.

Interruptor de pie:La presión de aire dentro de la caja se puede ajustar a través del interruptor del pie.

Memo de datos: Datos del sistema de grabación automática

Función de alarma:Tiene las funciones de regeneración, presión circulante y alarma de inmediato de operación no válida.

Con múltiples patentes de sellado.

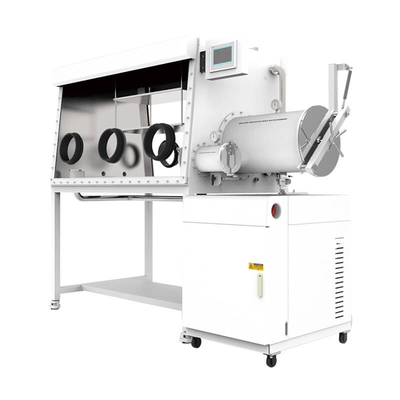

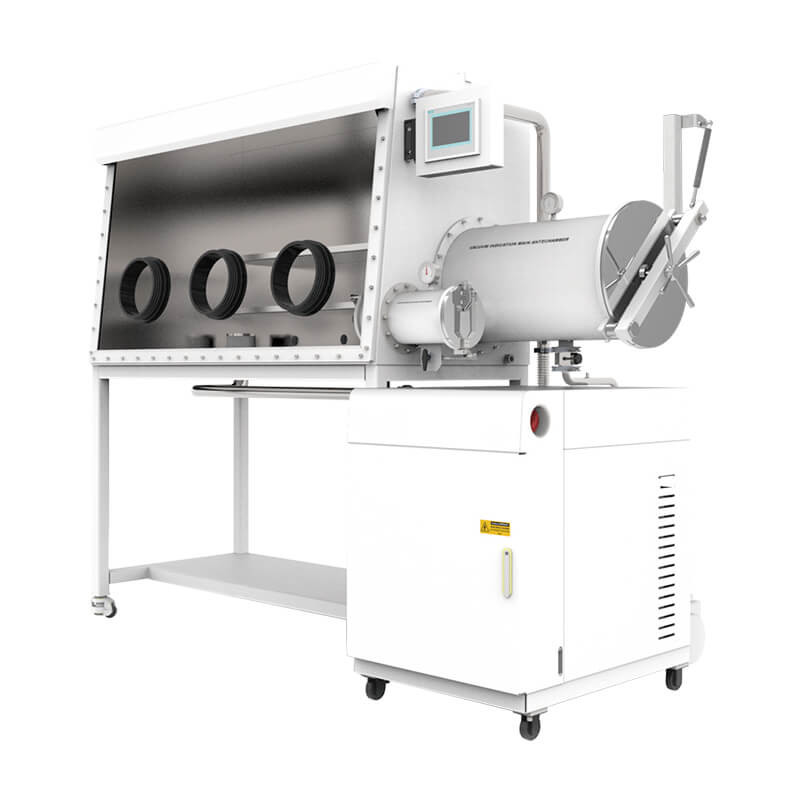

Guantera estándar de laboratorio

1,Configuración de la guantera estándar de laboratorio

1.1 Glove Box Chamber

1.2 Antecamba principal

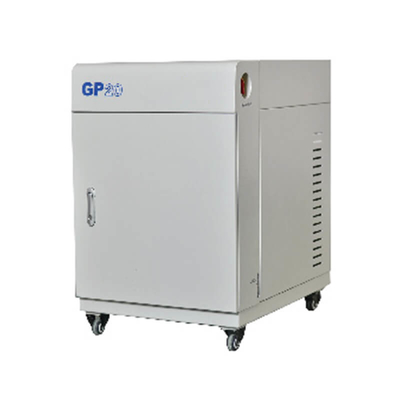

1.3 Sistema de purificación de gas GP20

1.4 Mini Antecamba

2, caja

2.1 Tamaño del espacio de la caja: 1 8 0 0 mm (longitud) x 900 mm (altura) x 750 mm (ancho inferior).

2.2 Apertura del guante: diámetro 220 mm, hecho de material de aleación de aluminio duro, resistente a la corrosión de la atmósfera orgánica.

2.3 Guantes: marca estadounidense, modelo 8B1532, diámetro de guante 8 pulgadas, espesor de 0.4 mm, material de caucho de butilo, resistencia a la corrosión, resistencia al envejecimiento y cierta resistencia a la empapritación.

2.4 Ventana visible delantera: con una superficie de funcionamiento inclinada y una ventana frontal de vidrio templado de 8 mms de 8 mms de 8 mms, es resistente al desgaste, resistente a la corrosión y tiene una buena transmitancia de luz. El anillo de sellado adopta un anillo de sellado Omega de 3/8 de pulgada de espesor.

2.5 Rango de presión de la caja: puede mantener una cierta presión positiva y negativa (-12Mbar -12mbar) durante el uso. Si excede una cierta presión, el sistema lo protegerá automáticamente.

2.6 Iluminación: equipada con iluminación anti reflectante que ahorra energía, la luz es suave.

2.7 Fuente de alimentación interna En la caja: 1 conjunto de placa de cableado de la fuente de alimentación llena de adhesivo se instala dentro de la caja (fuente de alimentación: voltaje 220V-50Hz 1 fase, fuente de alimentación10A).

2.8 Interfaz de respaldo: la caja está equipada con múltiples interfaces KF-40 estándar para facilitar el acceso a líquidos, gases, señales, etc.

2.9 Estantes: hay tres capas de estantes dentro de la caja.

2.10 Soporte de caja: incluye ruedas, con una altura de 950 mm. Las ruedas tienen funciones como nivelar, moverse y arreglar.

2.11 Baja tasa de fuga: adoptando tecnología de sellado patentado, la tasa de fuga de la caja es inferior al 0.001 vol volador/h.

3, cabina de transición

3.1 Forma: cilíndrica (304 acero inoxidable), con conexión de brida entre el compartimento grande y la guantera.

3.2 Cámara de transición grande: con un diámetro de 360 ​​mm y una longitud de 600 mm, adopta el control automático de la válvula para el proceso de succión y reposición; El número de ciclos de succión y reabastecimiento se puede establecer para realizar operaciones de reproducción y rendimiento automáticamente, ahorrando el tiempo de espera de la operación.

3.3 Pequeña cabaña de transición: con un diámetro de 150 mm x 300 mm, la pequeña cabina de transición se controla mediante una válvula manual para la extracción de aire y la reposición.

3.4 Bandeja del compartimento de transición: el compartimento de transición grande está equipado con una bandeja de pulido libremente móvil y extendida. Equipado con discos deslizantes móviles en el pequeño almacén de transición.

3.5 Grado de vacío: ≤ -0.1MPA (todo con pantalla de franja de vacío). El manómetro se selecciona de la wika de Alemania.

4, sistema de control de purificación circulante

4.1 Sistema de control

4.1.1 Método: incluyendo características de autodiagnóstico, potencia y inicio de autoejunto, con control de presión y funciones adaptativas. El control automático, el control del ciclo, la protección de contraseñas y el control de la cámara de vacío se muestran en LCD. La unidad de control adopta la pantalla táctil Siemens PLC desde Alemania, y el menú de operación se puede seleccionar en chino/inglés.

4.1.2 Control de presión de la caja: la presión de la caja se puede controlar dentro de un cierto rango de presión a través de la pantalla táctil, y el sistema equilibra automáticamente la presión de la caja dentro de este rango.

4.1.3 Pedal de pies: puede controlar la presión de la caja de guantes con mayor precisión en cualquier momento, lograr el funcionamiento de bombear y reponer el aire a la presión de la caja, y facilitar experimentos más cómodos para los usuarios.

4.2 Sistema de purificación circulante

4.2.1 Control: controle el agua y el oxígeno dentro de <1ppm con una precisión de 0.01ppm.

4.2.2 Dispositivo de ajuste: todo el proceso de ajuste táctil PLC (evacuación, purificación, regeneración, calentamiento) no requiere monitoreo manual.

4.2.3 Gas de trabajo: N2 o AR (circulación de gas), con un requisito de pureza del 99.999%.

4.2.4 Ventilador circulante: Ventilador de frecuencia variable de alta velocidad, caudal ajustable de 0-100M3/h, controlado por microprocesadores Siemens de Alemania, instalado un dispositivo de acero inoxidable Insidea que ha sometido a pruebas de alta presión y no tiene fugas.

4.2.5 Columna de purificación doble: cada columna contiene 5 kilogramos de material de desoxigenación de catalizador de cobre de alta eficiencia alemana, capaz de eliminar 65 litros de oxígeno, 5 kilogramos de material de eliminación de agua de tamiz molecular de alta eficiencia de UOP en los Estados Unidos, capaces de eliminar 2.2 kilogramos de agua.

4.2.6 Bloque de la válvula de purificación: Burkert, Alemania, válvula operada eléctricamente completamente automática, diseño modular, más conciso y mantenimiento conveniente.

4.2.7 Filtro: filtro de alta eficiencia con un filtro de apertura de 0.3 micras que cumple con los estándares HEPA.

4.3 Sistema de regeneración

4.3.1 Sistema de regeneración: utilizado para purificar el sistema para reutilizarlo, activarlo y restaurar la capacidad de adsorción; Se requiere una botella de gas mixto de N2/H2 o AR/H2 2 para la regeneración, donde H2 representa el 5-10%.

4.4 Sistema de visualización

4.4.1 Sistema de visualización: la unidad de control adopta la pantalla táctil Siemens PLC desde Alemania, y el menú de interfaz de operación se puede cambiar entre chino e inglés. La interfaz de visualización es rica en funciones, fácil de operar, fácil de entender y admite la función de exportación de datos.

5, bomba de vacío

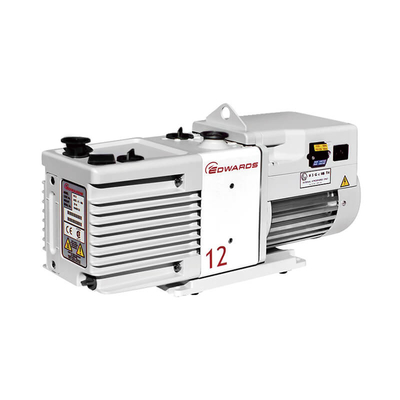

5.1 La bomba de vacío adopta la bomba de vacío Edwards RV12 del Reino Unido, con un caudal de 12 m ³/ h. Y se puede controlar de forma independiente en cualquier momento. La pantalla táctil puede establecer el tiempo de apagado automático de la bomba de vacío, que es más razonable y reduce el consumo de energía innecesario.

6, sistema de filtración de solvente

Para evitar la influencia de los solventes orgánicos en la columna de purificación o la contaminación cruzada del experimento, la columna de adsorción de solventes orgánicos se integra en el exterior de la guantera utilizando un sistema en serie, que puede eliminar efectivamente los solventes volátiles. El medio es principalmente carbono activado eficiente y de alta calidad, con una cantidad de llenado de 6 kg.

7, analizador de agua

7.1 (1 unidad, British Michel) Rango: 0-1000ppm, utilizando componentes sensibles a la alúmina cerámica. Este analizador tiene buena estabilidad, resistencia a la corrosión, amplio rango de medición y velocidad de respuesta rápida.

8, analizador de oxígeno

8.1 (1 unidad, Analizador electroquímico Avcray de los Estados Unidos) con un rango de 0-1000ppm, requiere el uso de sensores de celdas de combustible electroquímicas, puntos cero precisos y no es propenso a la deriva; Evitar situaciones en las que los sensores de circonio son propensos al daño y la detección inexacta en solventes orgánicos, electrolitos y otros entornos.

9, Especificacionesdel modelo estándar de guantera de purificación
