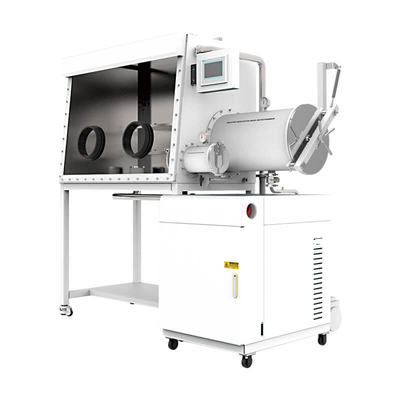

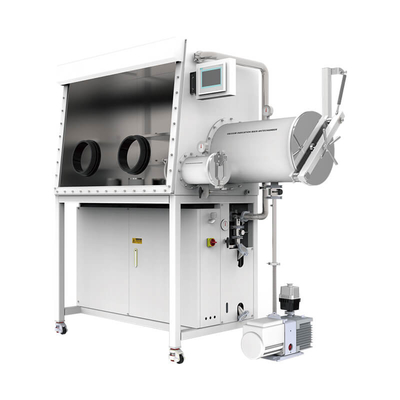

TENCAN Proveedor de equipos de laboratorio GBP750S-2 (1200) Guante de gas inerte Guante de laboratorio con sistema de purificación

Proveedor de equipos de laboratorio TENCAN GBP750S-2 (1200) Caja de guantes de laboratorio con gas inerte y sistema de purificación

Breve introducción

La guantera Changsha Tencan es un dispositivo que proporciona un ambiente libre de agua y oxígeno. El equipo consta principalmente de un cuerpo de guantera, una cámara de transición, un sistema de regeneración de purificación por circulación, un sistema de control, un sistema de vacío, un sistema de visualización, etc. También se puede integrar con equipos especiales relacionados con la producción de lámparas, equipos láser, equipos de recubrimiento al vacío, hornos de vacío, sistemas de visualización de oxígeno en agua, sistemas de filtración de humo y polvo, sistemas de filtración de solventes, sistemas de purificación de solventes, sistemas de purificación de gases, refrigeradores de baja temperatura, etc. La guantera Tencan tiene una apariencia hermosa y elegante, un estilo distintivo, un largo tiempo de operación continua, estable y confiable. Control automatizado, operación simple y fácil mantenimiento, en el que los usuarios confían mucho.

Después de años de desarrollo, Changsha Tencan ha logrado resultados fructíferos en investigación, desarrollo y diseño de productos y ha acumulado una gran cantidad de conocimientos. Cada paso ha sido sometido a estrictas inspecciones y pruebas de calidad, brindándole constantemente productos innovadores de alta calidad. Siempre nos centraremos en la estandarización, la integridad, el servicio, la innovación y otros aspectos, centrándonos en las necesidades de los clientes, transformando la confianza brindada por los clientes en motivación empresarial y creando continuamente nuevas experiencias innovadoras para los clientes.

La guantera de purificación es un tipo de equipo de laboratorio que llena la cámara con gas inerte de alta pureza y hace circular

y filtra O2, H2O, gases orgánicos y otras sustancias. También se le llama caja de guantes al vacío, gas inerte.

caja de protección, etc. La función principal es eliminar O2, H2O y gases orgánicos. Se utiliza ampliamente en entornos ultrapuros sin O2, H2O ni polvo, como baterías y materiales de iones de litio, semiconductores, supercondensadores, lámparas especiales, soldadura láser, soldadura fuerte, síntesis de materiales, OLED, MOCVD, etc., pero también en aplicaciones biológicas, como cultivo de bacterias anaeróbicas, cultivo de hipoxia celular, etc.

Principio de funcionamiento

El gas de trabajo en la guantera se encuentra entre la cámara y la columna de purificación (H2O y

Adsorbedor de O2), y se cierra y circula a través de tuberías, sopladores de circulación, etc. bajo el control y seguimiento del PLC. Cuando el gas de trabajo circula a través de la columna de purificación, su humedad y oxígeno se absorben y luego se devuelven a la cámara. A medida que pasa el tiempo del ciclo, el contenido de H2O y O2 del gas de trabajo en la cámara disminuirá gradualmente y eventualmente alcanzará un índice de menos de 1 ppm. La columna de purificación se saturará después de un cierto período de ciclo y podrá regenerarse y reutilizarse.

Aplicaciones principales

Investigación en química física, desarrollo y producción de iluminación y lámparas especiales, investigación y producción de baterías de iones de litio, investigación de metales alcalinos, investigación de catalizadores, soldadura láser y plasma, medicina y bioingeniería, procesos de producción y embalaje, industria de semiconductores, investigación de química de quelatos, investigación de polvo cerámico, investigación de polvo metálico, tecnología industrial de procesamiento de cajas de vacío a alta temperatura.

Características principales

Índice:Agua, oxígeno < 0,1 ppm

Tasa de fuga:≤0,001 % en volumen h

La válvula solenoide adopta un diseño modular, que garantiza eficazmente el sellado de la guantera y es fácil de reemplazar.

Diseño único de la puerta de la cabina de transición, liviano, fácil de abrir y simple de operar.

La apariencia de la guantera tiene múltiples diseños que pueden satisfacer las necesidades de diferentes usuarios.

Pantalla táctil:Fácil acceso a varias funciones.

Circulación:Circulación de gas en circuito cerrado, sin aceite y sin vacío.

Regeneración:Control automático.

Control de presión de aire:Control automático, la presión del aire de trabajo se puede ajustar dentro de un rango de +/-15 mbar.

Limpieza de cajas:control automático, operación fácil de secar, ahorro de gas y relativamente seguro para operar solventes.

Interruptor de pie:La presión del aire dentro de la caja se puede ajustar mediante el interruptor de pie.

Nota de datos: Datos del sistema de grabación automática

Función de alarma:Tiene las funciones de regeneración, presión de circulación y alarma de operación no válida.

Tener múltiples patentes de sellado.

Caja de guantes estándar de laboratorio

1,Configuración de la guantera estándar de laboratorio

1.1 Cámara de la guantera

1.2 Antecámara principal

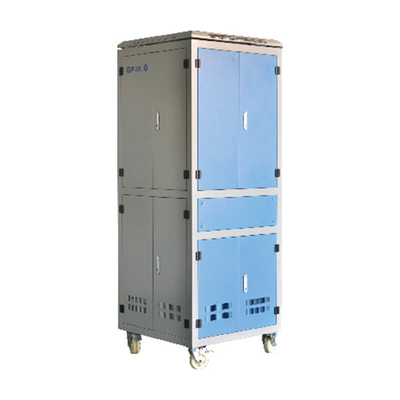

1.3 Sistema de purificación de gases GP20

1.4 Mini antecámara

2, caja

2.1 Tamaño del espacio de la caja: 1 8 0 0 mm (largo) x 900 mm (alto) x 750 mm (ancho inferior).

2.2 Apertura del guante: diámetro 220 mm, fabricado con material de aleación de aluminio duro, resistente a la corrosión de la atmósfera orgánica.

2.3 Guantes: marca americana, modelo 8B1532, diámetro del guante 8 pulgadas, espesor 0,4 mm, material de caucho butílico, resistencia a la corrosión, resistencia al envejecimiento y cierta resistencia a altas temperaturas.

2.4 Ventana visible frontal: Con una superficie de operación inclinada y una ventana frontal de vidrio templado de seguridad desmontable de 8 mm, es resistente al desgaste, resistente a la corrosión y tiene buena transmisión de luz. El anillo de sellado adopta un anillo de sellado OMEGA de 3/8 de pulgada de espesor.

2.5 Rango de presión de la caja: Puede mantener una cierta presión positiva y negativa (-12 mbar -12 mbar) durante el uso. Si supera una determinada presión, el sistema la protegerá automáticamente.

2.6 Iluminación: Equipada con iluminación antirreflectante que ahorra energía, la luz es suave.

2.7 Fuente de alimentación interna en la caja: 1 juego de placa de cableado de fuente de alimentación rellena de adhesivo está preinstalado dentro de la caja (fuente de alimentación: voltaje 220 V-50 Hz monofásico, fuente de alimentación 10 A).

2.8 Interfaz de respaldo: La caja está equipada con múltiples interfaces estándar KF-40 para un fácil acceso a líquidos, gases, señales, etc.

2.9 Estantes: Hay tres capas de estantes dentro de la caja.

2.10 Soporte de caja: incluye ruedas, con una altura de 950 mm. Las ruedas tienen funciones como nivelar, mover y fijar.

2.11 Baja tasa de fuga: Al adoptar una tecnología de sellado patentada, la tasa de fuga de la caja es inferior a 0,001 Vol%/h.

3, cabina de transición

3.1 Forma: cilíndrica (acero inoxidable 304), con conexión bridada entre el compartimento grande y la guantera.

3.2 Cámara de transición grande: con un diámetro de 360 ​​mm y una longitud de 600 mm, adopta un control automático de válvula para el proceso de succión y reabastecimiento; El número de ciclos de succión y reabastecimiento se puede configurar para realizar automáticamente las operaciones de succión y reabastecimiento, ahorrando tiempo de espera de operación.

3.3 Cabina de transición pequeña: con un diámetro de 150 mm x 300 mm, la cabina de transición pequeña está controlada por una válvula manual para extracción y reabastecimiento de aire.

3.4 Bandeja del compartimento de transición: El gran compartimento de transición está equipado con una bandeja de pulido extendida y que se puede mover libremente. Equipado con discos deslizantes móviles en el pequeño almacén de transición.

3,5 Grado de vacío: ≤ -0,1 MPa (todos con pantalla de tira de vacío). El manómetro se selecciona de Wika de Alemania.

4, sistema de control de purificación circulante

4.1 Sistema de control

4.1.1 Método: incluye características de autodiagnóstico, apagado y arranque automático, con control de presión y funciones adaptativas. El control automático, el control del ciclo, la protección con contraseña y el control de la cámara de vacío se muestran en la pantalla LCD. La unidad de control adopta una pantalla táctil PLC de Alemania y el menú de operación se puede seleccionar en chino/inglés.

4.1.2 Control de presión de la caja: La presión de la caja se puede controlar dentro de un cierto rango de presión a través de la pantalla táctil, y el sistema equilibra automáticamente la presión de la caja dentro de este rango.

4.1.3 Pedal: Puede controlar la presión de la guantera con mayor precisión en cualquier momento, lograr la operación de bombeo y reposición de aire a la presión de la caja y facilitar experimentos más cómodos para los usuarios.

4.2 Sistema de purificación circulante

4.2.1 Control: Controle el agua y el oxígeno dentro de <1 ppm con una precisión de 0,01 ppm.

4.2.2 Dispositivo de ajuste: Todo el proceso de ajuste táctil del PLC (evacuación, purificación, regeneración, calentamiento) no requiere monitoreo manual.

4.2.3 Gas de trabajo: N2 o Ar (circulación de gas), con un requisito de pureza del 99,999%.

4.2.4 Ventilador de circulación: Ventilador de frecuencia variable de alta velocidad, caudal ajustable de 0-100 m3/h, controlado por microprocesadores de Alemania, instalado dentro de un dispositivo de acero inoxidable que ha sido sometido a pruebas de alta presión y no tiene fugas.

4.2.5 Doble columna de purificación: Cada columna contiene 5 kilogramos de material de desoxigenación de catalizador de cobre de alta eficiencia alemán BASF, capaz de eliminar 65 litros de oxígeno, 5 kilogramos de material de eliminación de agua de tamiz molecular de alta eficiencia de UOP en Estados Unidos, capaz de eliminar 2,2 kilogramos de agua.

4.2.6 Bloque de válvulas de purificación: Burkert, Alemania, válvula totalmente automática operada eléctricamente, diseño modular, mantenimiento más conciso y conveniente.

4.2.7 Filtro: Filtro de alta eficiencia con filtro de apertura de 0,3 micras que cumple con los estándares HEPA.

4.3 Sistema de regeneración

4.3.1 Sistema de regeneración: se utiliza para purificar el sistema para su reutilización, activarlo y restaurar la capacidad de adsorción; Para la regeneración se requiere una botella de mezcla de gas N2/H2 o Ar/H2 2, donde el H2 representa del 5 al 10%.

4.4 Sistema de visualización

4.4.1 Sistema de visualización: La unidad de control adopta una pantalla táctil PLC de Alemania y el menú de la interfaz de operación se puede cambiar entre chino e inglés. La interfaz de pantalla es rica en funciones, fácil de operar, fácil de entender y admite la función de exportación de datos.

5, bomba de vacío

5.1 La bomba de vacío adopta la bomba de vacío Edwards RV12 del Reino Unido, con un caudal de 12 m ³/ h. Y se puede controlar de forma independiente en cualquier momento. El tiempo de apagado automático de la bomba de vacío se puede configurar mediante la pantalla táctil, lo que es más razonable y reduce el consumo de energía innecesario.

6, sistema de filtración de solventes

Para evitar la influencia de los disolventes orgánicos en la columna de purificación o la contaminación cruzada del experimento, la columna de adsorción de disolventes orgánicos está integrada en el exterior de la caja de guantes mediante un sistema en serie, que puede eliminar eficazmente los disolventes volátiles. El medio es principalmente carbón activado eficiente y de alta calidad, con una cantidad de llenado de 6 KG.

7, analizador de agua

7,1 (1 unidad, Michel británico) Rango: 0-1000 ppm, utilizando componentes cerámicos sensibles a la alúmina. Este analizador tiene buena estabilidad, resistencia a la corrosión, amplio rango de medición y velocidad de respuesta rápida.

8, analizador de oxígeno

8.1 (1 unidad, analizador electroquímico AVCRAY de Estados Unidos) con un rango de 0-1000 ppm, requiere el uso de sensores de celda de combustible electroquímicos, puntos cero precisos y no es propenso a desviarse; Evitar situaciones en las que los sensores de circonio son propensos a sufrir daños y a una detección inexacta en disolventes orgánicos, electrolitos y otros entornos.

9, especificacionesdel modelo estándar de guantera de purificación
