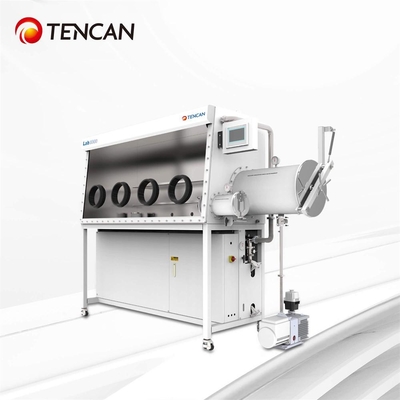

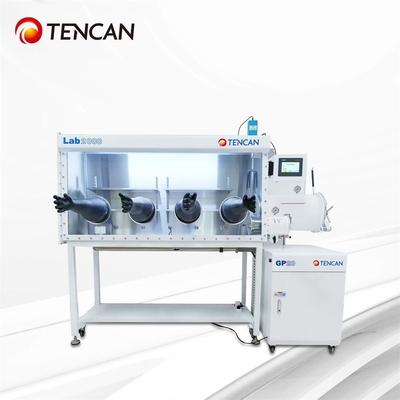

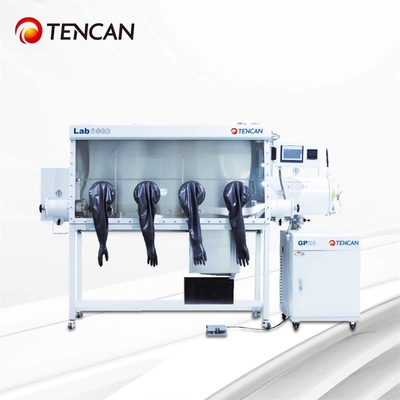

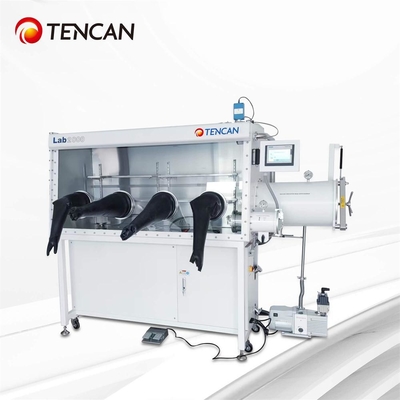

Caja de guantes de purificación TENCAN GBP750S-4(1800) para uso en laboratorio

China TENCAN GBP750S-4(1800) Diseño Integrado de Caja de Guantes de Purificación para Uso en Laboratorio

Breve Introducción

La Caja de Guantes Changsha Tencan es un dispositivo que proporciona un entorno libre de agua y oxígeno. El equipo consta principalmente de un cuerpo de caja de guantes, una cámara de transición, un sistema de regeneración de purificación de circulación, un sistema de control, un sistema de vacío, un sistema de visualización, etc. También se puede integrar con equipos especiales relacionados con la producción de lámparas, equipos láser, equipos de recubrimiento al vacío, horno de vacío, sistema de visualización de agua y oxígeno, sistema de filtración de humo y polvo, sistema de filtración de solventes, sistema de purificación de solventes, sistema de purificación de gases, refrigerador de baja temperatura, etc. La caja de guantes Tencan tiene una apariencia hermosa y elegante, un estilo distintivo, un largo tiempo de funcionamiento continuo, estable y confiable, control automatizado, operación simple y fácil mantenimiento, lo que es altamente confiable para los usuarios.

Después de años de desarrollo, Changsha Tencan ha logrado resultados fructíferos en la investigación y el desarrollo de productos, el diseño y ha acumulado una gran cantidad de conocimientos. Cada paso ha sido sometido a una estricta inspección y prueba de calidad, proporcionándole constantemente productos innovadores de alta calidad. Siempre nos centraremos en la estandarización, la integridad, el servicio, la innovación y otros aspectos, centrándonos en las necesidades del cliente, transformando la confianza que nos brindan los clientes en motivación empresarial y creando continuamente nuevas experiencias innovadoras para los clientes.

La Caja de Guantes de Purificación es un tipo de equipo de laboratorio que llena la cámara con gas inerte de alta pureza, circula

y filtra O2, H2O, gases orgánicos y otras sustancias. También se llama caja de guantes de vacío, gas inerte

caja de protección, etc. La función principal es eliminar O2, H2O y gas orgánico. Se utiliza ampliamente en entornos ultra puros sin O2, H2O y polvo, como baterías y materiales de iones de litio, semiconductores, supercondensadores, lámparas especiales, soldadura láser, soldadura fuerte, síntesis de materiales, OLED, MOCVD, etc., pero también aplicaciones biológicas, como el cultivo de bacterias anaeróbicas, el cultivo de hipoxia celular, etc.

Principio de funcionamiento

El gas de trabajo en la caja de guantes está entre la cámara y la columna de purificación (adsorbedor de H2O y

O2), y se circula cerrado a través de tuberías, sopladores de circulación, etc. bajo el control y monitoreo del PLC. Cuando el gas de trabajo circula a través de la columna de purificación, su humedad y oxígeno se adsorben y luego se devuelven a la cámara. A medida que pasa el tiempo del ciclo, el contenido de H2O y O2 del gas de trabajo en la cámara disminuirá gradualmente y finalmente alcanzará el índice de menos de 1 ppm. La columna de purificación se saturará después de un cierto período de ciclo y se puede regenerar y reutilizar.

Aplicaciones Principales

Investigación de química física, desarrollo y producción de iluminación y lámparas especiales, investigación y producción de baterías de iones de litio, investigación de metales alcalinos, investigación de catalizadores, soldadura láser y plasma, medicina e bioingeniería, producción de medicamentos y procesos de envasado, industria de semiconductores, investigación de química de quelatos, investigación de polvo cerámico, investigación de polvo metálico, tecnología de procesamiento de cajas de vacío a alta temperatura industrial.

Características Principales

Índice:Agua, Oxígeno< 0.1PPM

Tasa de fuga:≤0.001vol % h

La electroválvula adopta un diseño modular, lo que garantiza eficazmente el sellado de la caja de guantes y es fácil de reemplazar.

Diseño único de la puerta de la cabina de transición, ligero, fácil de abrir y de funcionamiento sencillo.

La apariencia de la caja de guantes tiene múltiples diseños que pueden satisfacer las necesidades de diferentes usuarios.

Pantalla táctil:Fácil acceso a varias funciones.

Circulación:Circulación de gas en circuito cerrado, sin aceite y sin vacío.

Regeneración:Control automático.

Control de la presión del aire:control automático, la presión del aire de trabajo se puede ajustar dentro de un rango de +/-15 mbar.

Limpieza de la caja:control automático, fácil de secar, ahorro de gas y relativamente seguro para operar solventes.

Interruptor de pie:La presión del aire dentro de la caja se puede ajustar a través del interruptor de pie.

Memo de datos: Sistema de registro automático de datos

Función de alarma:Tiene las funciones de regeneración, presión de circulación y alarma de aviso de operación no válida.

Tener múltiples patentes de sellado.

Caja de Guantes Estándar de Laboratorio

1,Configuración de la Caja de Guantes Estándar de Laboratorio

1.1 Cámara de la caja de guantes

1.2 Ante-cámara principal

1.3 Sistema de Purificación de Gas GP20

1.4 Mini Ante-cámara

2, Caja

2.1 Tamaño del espacio de la caja: 1800 mm (largo) x 900 mm (alto) x 750 mm (ancho inferior).

2.2 Abertura del guante: diámetro 220 mm, hecha de material de aleación de aluminio duro, resistente a la corrosión de la atmósfera orgánica.

2.3 Guantes: Marca americana, modelo 8B1532, diámetro del guante 8 pulgadas, espesor 0,4 mm, material de caucho butílico, resistencia a la corrosión, resistencia al envejecimiento y cierta resistencia a altas temperaturas.

2.4 Ventana visible frontal: Con una superficie de operación inclinada y una ventana frontal de vidrio templado de seguridad de 8 mm desmontable, es resistente al desgaste, a la corrosión y tiene una buena transmitancia de la luz. El anillo de sellado adopta un anillo de sellado OMEGA de 3/8 de pulgada de espesor.

2.5 Rango de presión de la caja: Puede mantener una cierta presión positiva y negativa (-12 mbar -12 mbar) durante el uso. Si excede una cierta presión, el sistema lo protegerá automáticamente.

2.6  Iluminación: Equipado con iluminación de ahorro de energía antirreflectante, la luz es suave.

2.7 Fuente de alimentación interna en la caja: 1 juego de placa de cableado de fuente de alimentación rellena con adhesivo está preinstalada dentro de la caja (fuente de alimentación: voltaje 220V-50Hz 1 fase, fuente de alimentación 10A).

2.8 Interfaz de respaldo: La caja está equipada con múltiples interfaces KF-40 estándar para facilitar el acceso a líquidos, gases, señales, etc.

2.9 Estantes: Hay tres capas de estantes dentro de la caja.

2.10 Soporte de la caja: incluye ruedas, con una altura de 950 mm. Las ruedas tienen funciones como nivelación, movimiento y fijación.

2.11 Baja tasa de fuga: Adoptando tecnología de sellado patentada, la tasa de fuga de la caja es inferior a 0.001 Vol%/h.

3, Cabina de transición

3.1 Forma: cilíndrica (acero inoxidable 304), con conexión de brida entre el compartimento grande y la caja de guantes.

3.2 Cámara de transición grande: con un diámetro de 360 mm y una longitud de 600 mm, adopta el control automático de la válvula para el proceso de succión y reposición; El número de ciclos de succión y reposición se puede configurar para realizar automáticamente operaciones de succión y reposición, ahorrando tiempo de espera de operación.

3.3 Cabina de transición pequeña: con un diámetro de 150 mm x 300 mm, la cabina de transición pequeña se controla mediante una válvula manual para la extracción y reposición de aire.

3.4 Bandeja del compartimento de transición: El compartimento de transición grande está equipado con una bandeja de pulido extensible y de movimiento libre. Equipado con discos deslizantes móviles en el pequeño almacén de transición.

3.5 Grado de vacío: ≤ -0.1MPa (todos con pantalla de tira de vacío). El manómetro se selecciona de Wika de Alemania.

4, Sistema de control de purificación de circulación

4.1 Sistema de control

4.1.1 Método: incluyendo autodiagnóstico, características de apagado y autoarranque, con control de presión y funciones adaptativas. El control automático, el control de ciclo, la protección con contraseña y el control de la cámara de vacío se muestran en la pantalla LCD. La unidad de control adopta la pantalla táctil Siemens PLC de Alemania, y el menú de operación se puede seleccionar en chino/inglés.

4.1.2 Control de la presión de la caja: La presión de la caja se puede controlar dentro de un cierto rango de presión a través de la pantalla táctil, y el sistema equilibra automáticamente la presión de la caja dentro de este rango.

4.1.3 Pedal: Puede controlar la presión de la caja de la caja de guantes con mayor precisión en cualquier momento, lograr la operación de bombeo y reposición de aire a la presión de la caja y facilitar experimentos más cómodos para los usuarios.

4.2 Sistema de purificación de circulación

4.2.1 Control: Controlar el agua y el oxígeno dentro de<1ppm con una precisión de 0.01ppm.

4.2.2 Dispositivo de ajuste: Todo el proceso de ajuste táctil PLC (evacuación, purificación, regeneración, calentamiento) no requiere monitoreo manual.

4.2.3 Gas de trabajo: N2 o Ar (circulación de gas), con un requisito de pureza del 99,999%.

4.2.4 Ventilador de circulación: Ventilador de frecuencia variable de alta velocidad, caudal ajustable de 0-100 m3/h, controlado por microprocesadores Siemens de Alemania, instalado dentro de un dispositivo de acero inoxidable que ha sido sometido a pruebas de alta presión y no tiene fugas.

4.2.5 Columna de purificación doble: Cada columna contiene 5 kilogramos de material de desoxigenación de catalizador de cobre de alta eficiencia BASF alemán, capaz de eliminar 65 litros de oxígeno, 5 kilogramos de material de eliminación de agua de tamiz molecular de alta eficiencia de UOP en los Estados Unidos, capaz de eliminar 2,2 kilogramos de agua.

4.2.6 Bloque de válvulas de purificación: Burkert, Alemania, válvula operada eléctricamente totalmente automática, diseño modular, más conciso y mantenimiento conveniente.

4.2.7 Filtro: Filtro de alta eficiencia con un filtro de apertura de 0,3 micras que cumple con los estándares HEPA.

4.3 Sistema de regeneración

4.3.1 Sistema de regeneración: se utiliza para purificar el sistema para su reutilización, activarlo y restaurar la capacidad de adsorción; Se requiere una botella de gas mixto de N2/H2 o Ar/H2 2 para la regeneración, donde H2 representa el 5-10%.

4.4 Sistema de visualización

4.4.1 Sistema de visualización: La unidad de control adopta la pantalla táctil Siemens PLC de Alemania, y el menú de la interfaz de operación se puede cambiar entre chino e inglés. La interfaz de visualización es rica en funciones, fácil de operar, fácil de entender y admite la función de exportación de datos.

5, Bomba de vacío

5.1 La bomba de vacío adopta la bomba de vacío Edwards RV12 del Reino Unido, con un caudal de 12 m ³/ h. Y se puede controlar de forma independiente en cualquier momento. El tiempo de apagado automático de la bomba de vacío se puede configurar mediante la pantalla táctil, lo que es más razonable y reduce el consumo de energía innecesario.

6, Sistema de filtración de solventes

Para evitar la influencia de los solventes orgánicos en la columna de purificación o la contaminación cruzada del experimento, la columna de adsorción de solventes orgánicos se integra en el exterior de la caja de guantes utilizando un sistema en serie, que puede eliminar eficazmente los solventes volátiles. El medio es principalmente carbón activado de alta calidad y eficiente, con una cantidad de llenado de 6 KG.

7, Analizador de agua

7.1 (1 unidad, British Michel) Rango: 0-1000ppm, utilizando componentes sensibles de alúmina cerámica. Este analizador tiene buena estabilidad, resistencia a la corrosión, amplio rango de medición y velocidad de respuesta rápida.

8, Analizador de oxígeno

8.1 (1 unidad, analizador electroquímico AVCRAY de los Estados Unidos) con un rango de 0-1000ppm, requiere el uso de sensores de celda de combustible electroquímico, puntos cero precisos y no es propenso a la deriva; Evitando situaciones en las que los sensores de zirconia son propensos a daños y detección inexacta en solventes orgánicos, electrolitos y otros entornos.

9, Especificaciones del Modelo Estándar de Caja de Guantes de Purificación
