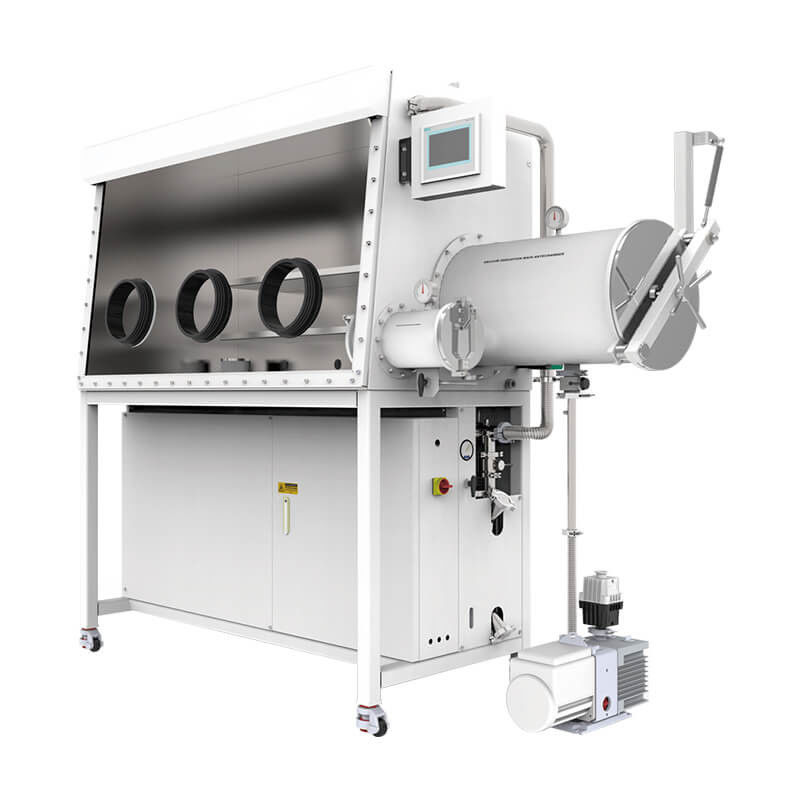

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

Purificación estándar de laboratorio GBP1000D-4 1200 Caja de guantes de gas inerte con posiciones de trabajo de dos lados de Changsha Tencan

Descripción general del producto

La guantera de purificación Changsha Tencan establece un ambiente controlado libre de agua y oxígeno, ideal para el procesamiento de materiales sensibles. El sistema comprende una cámara principal, una unidad de transferencia, un sistema de purificación de gas, un panel de control, un subsistema de vacío y una interfaz de monitoreo. Admite la integración con equipos de producción especializados, incluidos sistemas láser, unidades de recubrimiento al vacío, hornos de secado, dispositivos de monitoreo de atmósfera y sistemas de filtración para humos, solventes y gases.

Diseñadas con una apariencia ergonómica y moderna, las cajas de guantes Tencan ofrecen un funcionamiento continuo prolongado con controles automatizados, mantenimiento sencillo y rendimiento confiable, lo que las convierte en la opción preferida para aplicaciones industriales y de investigación.

Desarrollo Técnico

A través de años de desarrollo dedicado, Changsha Tencan ha establecido sólidas capacidades en innovación de productos y diseño de ingeniería. Cada fase de fabricación se somete a una rigurosa verificación de calidad para garantizar la entrega constante de productos avanzados y de alto rendimiento. Comprometidos con la estandarización y los valores centrados en el cliente, transformamos la confianza del cliente en mejora continua, creando constantemente soluciones innovadoras que satisfacen las necesidades cambiantes de laboratorio y producción.

Guantera de purificación

Purification Glove Box es un equipo de laboratorio diseñado para crear una atmósfera controlada llenando la cámara con gas inerte de alta pureza mientras filtra continuamente impurezas como O₂, H₂O y vapores orgánicos. También conocida como caja de guantes de vacío o cámara de protección de gas inerte, su función principal es eliminar oxígeno, humedad y gases orgánicos. Se utiliza ampliamente en entornos ultralimpios libres de O₂, H₂O y polvo, como en la investigación de materiales y baterías de iones de litio, la fabricación de semiconductores, supercondensadores, iluminación especializada, soldadura láser, síntesis de materiales, procesos OLED y MOCVD. Además, admite aplicaciones biológicas que incluyen el cultivo bacteriano anaeróbico y la incubación de células hipóxicas.

Principio de funcionamiento
La guantera funciona a través de un sistema de circulación de gas de circuito cerrado entre la cámara principal y la columna de purificación, que contiene adsorbentes para la eliminación de H₂O y O₂. Bajo el control y monitoreo del PLC, el gas de trabajo fluye continuamente a través de tuberías y sopladores de circulación. A medida que el gas pasa a través de la columna de purificación, la humedad y el oxígeno se absorben y el gas purificado regresa a la cámara. Durante ciclos repetidos, las concentraciones de H₂O y O₂ en la cámara disminuyen gradualmente hasta alcanzar niveles inferiores a 1 ppm. La columna de purificación puede saturarse después de un uso prolongado, pero es regenerable para operaciones repetidas.

Aplicaciones principales

• Investigación física y química.

• Desarrollo y producción de iluminación especial.

• I+D y fabricación de baterías de iones de litio

• Estudios de metales alcalinos.

• Investigación de catalizadores

• Soldadura láser y plasma.

• Aplicaciones médicas y de bioingeniería.

• Producción y envasado farmacéutico.

• Procesos de la industria de semiconductores.

• Estudios de química de quelatos.

• Investigación de polvos cerámicos y metálicos.

• Procesamiento industrial al vacío a alta temperatura.

Especificaciones técnicas y características

Control ambiental: Mantiene niveles ultrabajos de humedad y oxígeno (<0,1 PPM)
Integridad de la fuga: Tasa de fuga máxima ≤0,001% volumen/hora
Sistema de válvulas: la configuración modular de la válvula solenoide garantiza un rendimiento de sellado confiable y un mantenimiento simplificado.
Diseño de acceso: La puerta de la cámara de transferencia especialmente diseñada ofrece un funcionamiento liviano y una accesibilidad fluida
Opciones estéticas: múltiples diseños exteriores disponibles para adaptarse a diversas preferencias de los usuarios
Interfaz de control: pantalla táctil fácil de usar para un funcionamiento intuitivo del sistema
Gestión de gas: el sistema de circulación de circuito cerrado funciona sin requisitos de aceite o vacío.
Sistema de regeneración: control de regeneración totalmente automatizado
Regulación de presión: Gestión de presión automatizada con rango de trabajo ajustable de ±15 mbar
Purga de la cámara: la función de limpieza automatizada de la caja permite un secado rápido, un funcionamiento eficiente en el consumo de gas y una manipulación segura del disolvente.
Control de pie: interruptor de pie integrado para un cómodo ajuste de la presión interna
Registro de datos: registro y almacenamiento automático de datos del sistema
Alertas de seguridad: sistema de alarma integral para estado de regeneración, presión de circulación y errores operativos
Tecnología de sellado: protegida por múltiples patentes de sellado

Ventajas clave

• Control ambiental avanzado para el procesamiento de materiales sensibles

• Diseño de componentes modulares para mayor confiabilidad y facilidad de servicio.

• Los sistemas de automatización inteligentes reducen la complejidad operativa

• Las opciones de configuración flexibles cumplen con los requisitos de aplicaciones específicas

• Las soluciones de sellado patentadas garantizan la integridad operativa a largo plazo

Caja de guantes estándar de laboratorio

1,Configuración de la guantera estándar de laboratorio

1.1 Cámara de la guantera

1.2 Antecámara principal

1.3 Sistema de purificación de gases GP20

1.4 Mini antecámara

2, caja

2.1 Tamaño del espacio de la caja: 1 2 0 0 mm (largo) x 900 mm (alto) x 750 mm (ancho inferior).

2.2 Apertura del guante: diámetro 220 mm, fabricado con material de aleación de aluminio duro, resistente a la corrosión de la atmósfera orgánica.

2.3 Guantes: marca americana, modelo 8B1532, diámetro del guante 8 pulgadas, espesor 0,4 mm, material de caucho butílico, resistencia a la corrosión, resistencia al envejecimiento y cierta resistencia a altas temperaturas.

2.4 Ventana visible frontal: Con una superficie de operación inclinada y una ventana frontal de vidrio templado de seguridad desmontable de 8 mm, es resistente al desgaste, resistente a la corrosión y tiene buena transmisión de luz. El anillo de sellado adopta un anillo de sellado OMEGA de 3/8 de pulgada de espesor.

2.5 Rango de presión de la caja: Puede mantener una cierta presión positiva y negativa (-12 mbar -12 mbar) durante el uso. Si supera una determinada presión, el sistema la protegerá automáticamente.

2.6 Iluminación: Equipada con iluminación antirreflectante que ahorra energía, la luz es suave.

2.7 Fuente de alimentación interna en la caja: 1 juego de placa de cableado de fuente de alimentación rellena de adhesivo está preinstalado dentro de la caja (fuente de alimentación: voltaje 220 V-50 Hz monofásico, fuente de alimentación 10 A).

2.8 Interfaz de respaldo: La caja está equipada con múltiples interfaces estándar KF-40 para un fácil acceso a líquidos, gases, señales, etc.

2.9 Estantes: Hay tres capas de estantes dentro de la caja.

2.10 Soporte de caja: incluye ruedas, con una altura de 950 mm. Las ruedas tienen funciones como nivelar, mover y fijar.

2.11 Baja tasa de fuga: Al adoptar una tecnología de sellado patentada, la tasa de fuga de la caja es inferior a 0,001 Vol%/h.

3, cabina de transición

3.1 Forma: cilíndrica (acero inoxidable 304), con conexión bridada entre el compartimento grande y la guantera.

3.2 Cámara de transición grande: con un diámetro de 360 ​​mm y una longitud de 600 mm, adopta un control automático de válvula para el proceso de succión y reabastecimiento; El número de ciclos de succión y reabastecimiento se puede configurar para realizar automáticamente las operaciones de succión y reabastecimiento, ahorrando tiempo de espera de operación.

3.3 Cabina de transición pequeña: con un diámetro de 150 mm x 300 mm, la cabina de transición pequeña está controlada por una válvula manual para extracción y reabastecimiento de aire.

3.4 Bandeja del compartimento de transición: El gran compartimento de transición está equipado con una bandeja de pulido extendida y que se puede mover libremente. Equipado con discos deslizantes móviles en el pequeño almacén de transición.

3,5 Grado de vacío: ≤ -0,1 MPa (todos con pantalla de tira de vacío). El manómetro se selecciona de Wika de Alemania.

4, sistema de control de purificación circulante

4.1 Sistema de control

4.1.1 Método: incluye características de autodiagnóstico, apagado y arranque automático, con control de presión y funciones adaptativas. El control automático, el control del ciclo, la protección con contraseña y el control de la cámara de vacío se muestran en la pantalla LCD. La unidad de control adopta una pantalla táctil PLC de Alemania y el menú de operación se puede seleccionar en chino/inglés.

4.1.2 Control de presión de la caja: La presión de la caja se puede controlar dentro de un cierto rango de presión a través de la pantalla táctil, y el sistema equilibra automáticamente la presión de la caja dentro de este rango.

4.1.3 Pedal: Puede controlar la presión de la guantera con mayor precisión en cualquier momento, lograr la operación de bombeo y reposición de aire a la presión de la caja y facilitar experimentos más cómodos para los usuarios.

4.2 Sistema de purificación circulante

4.2.1 Control: Controle el agua y el oxígeno dentro de <1 ppm con una precisión de 0,01 ppm.

4.2.2 Dispositivo de ajuste: Todo el proceso de ajuste táctil del PLC (evacuación, purificación, regeneración, calentamiento) no requiere monitoreo manual.

4.2.3 Gas de trabajo: N2 o Ar (circulación de gas), con un requisito de pureza del 99,999%.

4.2.4 Ventilador de circulación: Ventilador de frecuencia variable de alta velocidad, caudal ajustable de 0-100 m3/h, controlado por microprocesadores de Alemania, instalado dentro de un dispositivo de acero inoxidable que ha sido sometido a pruebas de alta presión y no tiene fugas.

4.2.5 Doble columna de purificación: Cada columna contiene 5 kilogramos de material de desoxigenación de catalizador de cobre de alta eficiencia alemán BASF, capaz de eliminar 65 litros de oxígeno, 5 kilogramos de material de eliminación de agua de tamiz molecular de alta eficiencia de UOP en Estados Unidos, capaz de eliminar 2,2 kilogramos de agua.

4.2.6 Bloque de válvulas de purificación: Burkert, Alemania, válvula totalmente automática operada eléctricamente, diseño modular, mantenimiento más conciso y conveniente.

4.2.7 Filtro: Filtro de alta eficiencia con filtro de apertura de 0,3 micras que cumple con los estándares HEPA.

4.3 Sistema de regeneración

4.3.1 Sistema de regeneración: se utiliza para purificar el sistema para su reutilización, activarlo y restaurar la capacidad de adsorción; Para la regeneración se requiere una botella de mezcla de gas N2/H2 o Ar/H2 2, donde el H2 representa del 5 al 10%.

4.4 Sistema de visualización

4.4.1 Sistema de visualización: La unidad de control adopta una pantalla táctil PLC de Alemania y el menú de la interfaz de operación se puede cambiar entre chino e inglés. La interfaz de pantalla es rica en funciones, fácil de operar, fácil de entender y admite la función de exportación de datos.

5, bomba de vacío

5.1 La bomba de vacío adopta la bomba de vacío Edwards RV12 del Reino Unido, con un caudal de 12 m ³/ h. Y se puede controlar de forma independiente en cualquier momento. El tiempo de apagado automático de la bomba de vacío se puede configurar mediante la pantalla táctil, lo que es más razonable y reduce el consumo de energía innecesario.

6, sistema de filtración de solventes

Para evitar la influencia de los disolventes orgánicos en la columna de purificación o la contaminación cruzada del experimento, la columna de adsorción de disolventes orgánicos está integrada en el exterior de la caja de guantes mediante un sistema en serie, que puede eliminar eficazmente los disolventes volátiles. El medio es principalmente carbón activado eficiente y de alta calidad, con una cantidad de llenado de 6 KG.

7, analizador de agua

7,1 (1 unidad, Michel británico) Rango: 0-1000 ppm, utilizando componentes cerámicos sensibles a la alúmina. Este analizador tiene buena estabilidad, resistencia a la corrosión, amplio rango de medición y velocidad de respuesta rápida.

8, analizador de oxígeno

8.1 (1 unidad, analizador electroquímico AVCRAY de Estados Unidos) con un rango de 0-1000 ppm, requiere el uso de sensores de celda de combustible electroquímicos, puntos cero precisos y no es propenso a desviarse; Evitar situaciones en las que los sensores de circonio son propensos a sufrir daños y a una detección inexacta en disolventes orgánicos, electrolitos y otros entornos.

9, especificacionesdel modelo estándar de guantera de purificación
