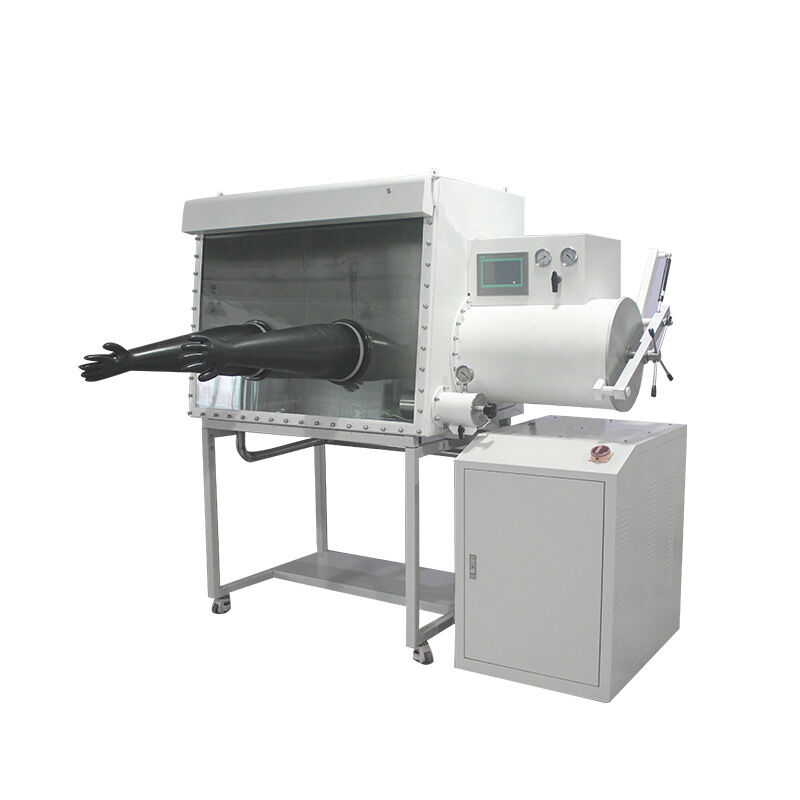

Purificación estándar de laboratorio GBP1000D-4 1200 Caja de guantes de gas inerte con posiciones de trabajo de dos lados de Changsha Tencan

Resumen del producto

La caja de guantes de purificación de Changsha Tencan crea una atmósfera de trabajo altamente controlada con niveles mínimos de humedad y oxígeno, lo que la hace adecuada para manejar materiales sensibles al aire.El sistema integra una cámara principal sellada, antecámara, módulo de purificación de gas, panel de control digital, componentes de vacío y un sistema de monitoreo en tiempo real.También se puede configurar para funcionar junto con equipos de laboratorio auxiliares como sistemas láser, unidades de deposición al vacío, cámaras de secado, analizadores ambientales y módulos de tratamiento de gases de escape para humos y sustancias volátiles.

Diseñadas con un diseño fácil de usar y un diseño industrial moderno, las cajas de guantes Tencan proporcionan un rendimiento estable y de larga duración.y funcionalidad fiable hacen de ellos una solución fiable tanto para la investigación científica como para los flujos de trabajo de producción.

Desarrollo técnico

Con la inversión continua en I + D, Changsha Tencan ha construido fortalezas sólidas en el diseño de ingeniería y el avance tecnológico.Cada paso del ciclo de fabricación está sujeto a un estricto control de calidad para garantizar un rendimiento constante de alto nivel.Manteniendo procesos estandarizados y principios centrados en el cliente, convertimos los comentarios de los usuarios en optimización continua,ofrecer continuamente sistemas mejorados de guantes que se adapten a las demandas cambiantes de los laboratorios y los entornos industriales.

Caja de guantes de purificación

Una caja de guantes de purificación es un sistema de laboratorio especializado diseñado para mantener un ultralimpio,ambiente libre de oxígeno y humedad mediante la circulación continua de gas inerte de alta pureza a través de la cámara selladaA menudo conocido como una caja de guantes de atmósfera inerte o estación de trabajo de protección contra gases, elimina eficazmente el O2, H2O y los contaminantes orgánicos.Este equipo es esencial en áreas de investigación que requieren condiciones estrictamente controladas, como el desarrollo de baterías de litio., ingeniería avanzada de materiales, fabricación de semiconductores, estudios de supercondensadores, iluminación de precisión, tecnologías de soldadura, procesos OLED y MOCVD.incluido el cultivo microbiano anaeróbico y el cultivo de células con bajo contenido de oxígeno.

Principio de trabajo

La guantera utiliza un circuito de circulación de gas completamente sellado que conecta la cámara principal con la columna de purificación llena de adsorbentes de alta eficiencia para eliminar la humedad y el oxígeno.Bajo la supervisión del PLC, el sistema conduce el gas de trabajo a través de tuberías y sopladores de circulación para que pase repetidamente a través del material de purificación.y el gas purificado vuelve a entrar en la cámaraCon el tiempo, los niveles internos de H2O y O2 descienden a menos de 1 ppm.puede regenerarse para restablecer el rendimiento completo y continuar su funcionamiento a largo plazo.

Principales aplicaciones

• Experimentos físicos y químicos fundamentales

• Fabricación e investigación de iluminación especial

• Prototipos y producción de baterías de litio

• Estudios de metales alcalinos y altamente reactivos

• Desarrollo de catalizadores

• Tecnologías de soldadura de precisión (láser, plasma, soldadura)

• Investigación en ingeniería médica y biológica

• Envases y formulaciones farmacéuticas

• Procesos de fabricación de semiconductores

• Química de la quelación

• Investigación de la cerámica y del polvo metálico

• Procesos industriales que requieren condiciones de vacío de alta temperatura

  Especificaciones técnicas y características

• Control de la atmósfera:Alcanza niveles extremadamente bajos de oxígeno y humedad (<0,1 ppm)

• Estructura a prueba de fugas:Tasa de fuga total ≤ 0,001% por volumen/hora

• Configuración de la válvula:Sistema de válvulas de solenoide modular para un sellado fiable y un servicio fácil

• Sistema de transferencia:Puerta antecámara ligera y de buen funcionamiento para una carga eficiente del material

• Variantes exteriores:Varias opciones de caparazón y apariencia adecuadas para diferentes estilos de laboratorio

• Interfaz de usuario:Panel de control de pantalla táctil simple e intuitivo

• Circulación de gas:Sistema de circuito cerrado libre de aceite y vacío para un funcionamiento estable

• Regeneración:Ciclo de regeneración totalmente automatizado de los materiales de depuración

• Control de la presión:Balanceamiento automático de la presión con rango de trabajo ajustable de ±15 mbar

• Purga de la cámara:Purificación automática rápida para secado rápido y ventilación segura con disolventes

• Pedal del pie:Conveniente ajuste de presión interna con manos libres

• Registro de datos:Registro y conservación continuos de datos del sistema

• Mecanismos de alarma:Monitoreo completo y alertas para anomalías de presión, regeneración y funcionamiento

• Tecnología de selladoEstructura de sellado patentada de varias capas para una estabilidad duradera

  Ventajas clave

• Control ambiental de alta precisión para el manejo de materiales sensibles

• La construcción modular mejora la fiabilidad del sistema y la comodidad del mantenimiento

• La automatización inteligente reduce la carga de trabajo manual y simplifica el funcionamiento

• Arquitectura del sistema configurable para adaptarse a las necesidades de aplicaciones especializadas

• El diseño de sellado patentado garantiza un funcionamiento hermético a largo plazo

Caja de guantes estándar de laboratorio

1,Configuración de la guantera estándar de laboratorio

1.1 Cámara de la guantera

1.2 Anticámara principal

1.3 Sistema de purificación de gases GP20

1.4 Mini Anticámara

2Sala principal.

2.1 Dimensiones interiores
Espacio de trabajo utilizable:Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3..

2.2 Puertos de guantes
Dos.Ø220 mmanillos de guantes hechos de aleación de aluminio duro resistente a la corrosión, adecuados para entornos de procesamiento orgánico.

2.3 Guantes
ImportadosGuantes de caucho butílico, modelo8B1532(Estados Unidos).
Diámetro8 pulgadas, espesor0.4 mm, ofreciendo una excelente resistencia a los productos químicos, el envejecimiento y el calor moderado.

2.4 Ventana de observación
con una capacidad de carga superior a 300 W,Vidrio de seguridad templado desmontable de 8 mm.
Muy transparente, resistente a la abrasión y a la corrosión.
Sellado con unaSe trata de una junta de 3/8" OMEGA..

2.5 Rango de presión de funcionamiento
Mantiene una presión positiva o negativa establedesde 12 mbar hasta +12 mbar.
La protección automática se activa si la presión excede el rango seguro.

2.6 Iluminación
Iluminación anti-reflexión y de ahorro de energía con iluminación suave y cómoda.

2.7 Energía interna
Panel de interfaz de alimentación sellado preinstalado.
Ingreso:AC 220V, 50Hz, de una sola fase, 10A.

2.8 Puertos de servicio público
El número deInterfaces universales KF-40para las conexiones de gas, líquido y señal.

2.9 Estantes
Tres estantes internos ajustables proporcionados.

2.10 Marco de apoyo
Altura del soporte del armarioCubiertascon ruedas de ruedas que permiten la nivelación, movilidad y bloqueo.

2.11 Rendimiento hermético
Estructura de sellado exclusiva que garantiza una tasa de fuga deSe aplican las siguientes medidas:.

3. cámaras de transferencia

3.1 Estructura
Construcción cilíndrica de acero inoxidable 304 con conexiones montadas en bridas.

3.2 Anticámara grande
Diámetro360 mm, longitudLas demás:.
Dispone de un funcionamiento automático de válvula para ciclos de vacío/purga.
Los ciclos programables minimizan el tiempo de espera del operador.

3.3 Anticámara pequeña
Diámetrode una anchura igual o superior a:, longitudLas demás:, controlado manualmente para extracción de aire y reabastecimiento.

3.4 bandejas internas
Gran cámara: bandeja deslizante pulida con movimiento extensible.
Cámara pequeña: incluida la plataforma móvil.

3.5 Nivel de vacío
Logros≤ 0,1 MPa, equipado con el alemán- ¿Qué quieres decir?el medidor de vacío.

4Sistema de control de circulación y depuración

4.1 Sistema de control

4.1.1 Funcionamiento e interfaz
Cuenta con diagnóstico automático, reinicio automático, regulación inteligente de la presión y control adaptativo.
Todas las funciones, incluida la circulación, el vacío y la regeneración, se gestionan medianteDisplay táctil de Siemens con control por control automático(Chino / Inglés intercambiable).

4.1.2 Gestión de la presión
Control de presión por pantalla táctil con equilibrio automático dentro de los límites establecidos.

4.1.3 Pedal de los pies
Permite ajustes de presión durante los experimentos sin detener el trabajo.

4.2 Circulación de depuración

4.2.1 Precisión de la atmósfera
Se mantiene< 1 ppmH2O y O2, con00,01 ppmprecisión de detección.

4.2.2 Control automatizado
Evacuación, circulación, calefacción y regeneración controladas por PLC, sin supervisión manual.

4.2.3 Gas de trabajo
El nitrógeno o el argón (99.999% de purezase requiere).

4.2.4 Ventilador de circulación
Ventilador de alta velocidad de frecuencia variable (0 ̊ 100 m3/h), controlado por Siemens, encerrado en una carcasa de acero inoxidable a prueba de presión.

4.2.5 Columnas de purificación doble
Cada columna contiene:

• 5 kg de catalizador basado en Cu de BASF(desoxigenación, elimina 65 L de O2)

• 5 kg de tamiz molecular UOP(elimina 2,2 kg de H2O)

4.2.6 Bloque de válvula de purificación
Alemán- ¿ Qué es eso?sistema de válvulas eléctricas modulares totalmente automático.

4.2.7 Filtración
Grado HEPA0.3 μmun filtro de alta eficiencia.

4.3 Sistema de regeneración

UtilizacionesN2/H2 o Ar/H2 (5% de H2)mezcla para la regeneración completa, restableciendo la capacidad de adsorción.

4.4 Presentación y seguimiento

Display táctil de Siemens con control por control automáticocon interfaz multilingüe, menús intuitivos yapoyo a la exportación de datos.

5- La bomba de vacío.

Reino UnidoEdwards RV12bomba, velocidad de bombeo de 12 m3/h.
Apagado independiente y programable mediante pantalla táctil para reducir el consumo de energía.

6Unidad de filtración de disolventes

El módulo externo de adsorción del disolvente evita la contaminación de la columna de purificación.
Contiene6 kg de carbón activadopara eliminar los compuestos orgánicos volátiles.

7Analisador de humedad

InglésAnalisador de Michell, rango0 ‰ 1000 ppm, elemento de detección de alumina de cerámica.
Respuesta rápida, resistente a la corrosión, amplio rango de detección.

8Analista de oxígeno

Estados UnidosAnalista electroquímico AVCRAY, rango0 ‰ 1000 ppm.
El sensor electroquímico evita los problemas de inestabilidad de los sensores de zirconio en entornos de disolventes.

9Especificacionesdel modelo estándar de guantera de depuración
