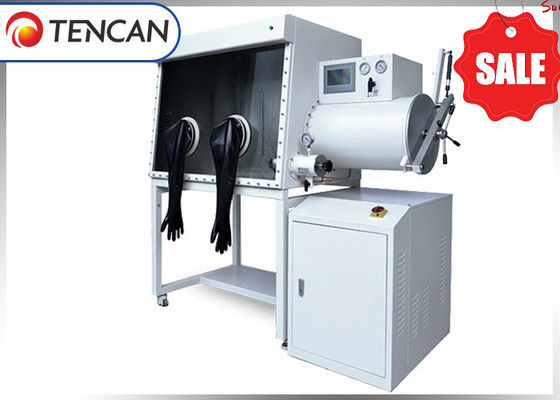

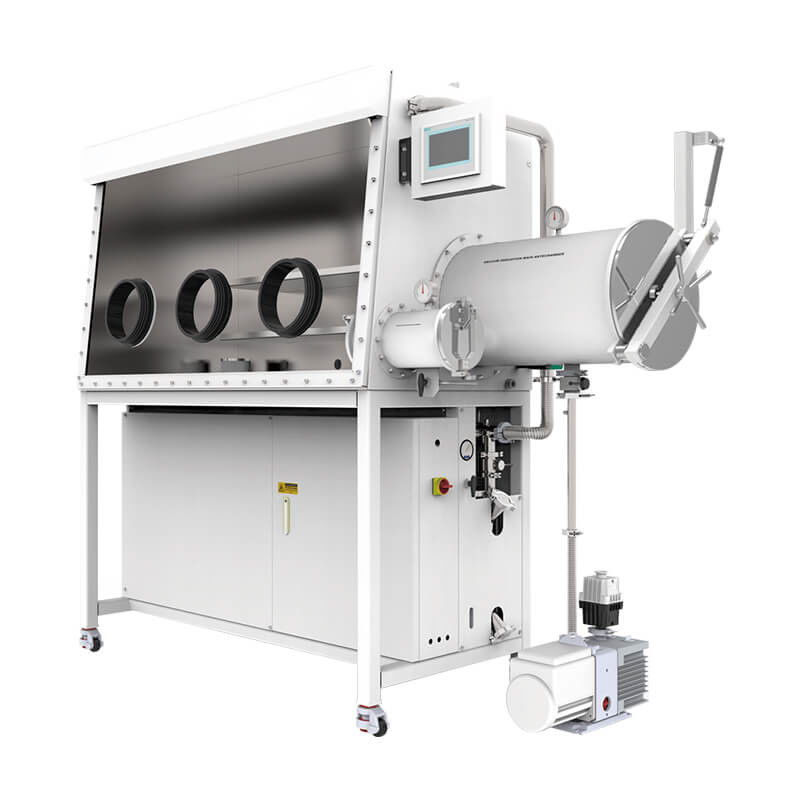

China TENCAN GBP750S-4(2400) Caja de guantes de purificación de gases inertes Diseño integrado para uso en laboratorio

Changsha TENCAN Guantera Ambiente controlado libre de agua y oxígeno

El...La caja de guantes de Changsha TENCANProporciona un entorno totalmente controlado, libre de agua y oxígeno para materiales sensibles y aplicaciones de investigación.

• Cuerpo de la caja de guantes y cámara de transición

• Sistema de purificación y regeneración de la circulación

• Sistema de control y interfaz de visualización

• Sistema de vacío

También se puede integrar conequipo especializadoLos productos que se incluyen en la lista de productos incluidos en el presente Reglamento son los siguientes:

Características clave

• Diseño elegante y robusto:Apariencia estética con un estilo distintivo.

• Funcionamiento estable y fiable:Funcionamiento continuo de larga duración con control automatizado.

• Es fácil de usar:Funcionamiento sencillo y fácil mantenimiento.

• Muy confiable:Diseñado para precisión y fiabilidad, ampliamente reconocido por los usuarios.

• Integración personalizable:Compatible con diversos equipos de laboratorio y de producción para aplicaciones especializadas.

Fortalezas de la empresa

• Investigación y desarrollo innovadores:Años de experiencia en investigación, diseño y desarrollo de productos.

• Aseguramiento de la calidadCada unidad se somete a una inspección estricta y pruebas para un rendimiento superior.

• Enfoque centrado en el cliente:Centrarse en la estandarización, la integridad, el servicio y la innovación.

• Mejora continua:Transformar la confianza del cliente en la motivación de la empresa para crear experiencias innovadoras.

La caja de guantes de purificación es un tipo de equipo de laboratorio que llena la cámara con gas inerte de alta pureza, circula

También se llama caja de guantes de vacío, gas inerte

caja de protección, etc. La función principal es eliminar O2, H2O y gas orgánico. Se utiliza ampliamente en entornos ultrapuros sin O2, H2O y polvo, como las baterías y materiales de iones de litio,otros aparatos, supercondensadores, lámparas especiales, soldadura láser, soldadura, síntesis de materiales, OLED, MOCVD, etc., pero también aplicaciones biológicas, como cultivo de bacterias anaeróbicas, cultivo de hipoxia celular, etc.

Principio de trabajo

El gas de trabajo en la guantera se encuentra entre la cámara y la columna de purificación (H2O y

Cuando el gas de trabajo circula a través de la columna de purificación, el gas de purificación se reduce a una cantidad de oxígeno (o oxígeno) que se reduce a una cantidad de oxígeno (o oxígeno).su humedad y oxígeno son adsorbidos y luego devueltos a la cámaraA medida que pasa el tiempo del ciclo, el contenido de H2O y O2 del gas de trabajo en la cámara disminuirá gradualmente hasta alcanzar finalmente el índice de menos de 1 ppm.La columna de purificación se saturará después de un cierto período de ciclo, y pueden regenerarse y reutilizarse.

Principales aplicaciones

Investigación en química física, desarrollo y producción de iluminación y lámparas especiales, investigación y producción de baterías de iones de litio, investigación sobre metales alcalinos, investigación sobre catalizadores,soldadura por láser y plasma, medicina y bioingeniería, procesos de producción y envasado de fármacos, industria de semiconductores, investigación en química de quelatos, investigación en polvo cerámico, investigación en polvo metálico,tecnología de procesamiento de cajas de vacío industriales de alta temperatura.

Principales características

Indicador:Agua, oxígeno < 0,1 ppm

Tasa de fuga:≤ 0,001 vol % h

La válvula de solenoide adopta un diseño modular, que garantiza efectivamente el sellado de la guantera y es fácil de reemplazar.

Diseño único de la puerta de la cabina de transición, ligera, fácil de abrir y fácil de operar.

Apariencia de la guantera tiene múltiples diseños que pueden satisfacer las necesidades de diferentes usuarios.

Pantalla táctil:Fácil de acceder a varias funciones.

Circulación:Circulación de gas en circuito cerrado, libre de aceite y vacío.

Regeneración:Control automático.

Control de la presión del aire:Control automático, la presión del aire de trabajo se puede ajustar en un rango de +/-15mbar.

Limpieza de cajas:Control automático, fácil de secar, ahorro de gas y relativamente seguro para el funcionamiento de solventes.

Interruptor de pie:La presión del aire dentro de la caja se puede ajustar a través del interruptor de pie.

Memorando de datos: Datos del sistema de registro automático

Función de alarma:Tiene las funciones de regeneración, presión circulante y alarma inmediata de operación inválida.

Tiene múltiples patentes de sellado.

Caja de guantes estándar de laboratorio

1,Configuración de la guantera estándar de laboratorio

1.1 Cámara de la guantera

1.2 Anticámara principal

1.3 Sistema de purificación de gases GP20

1.4 Mini Anticámara

2Caja

2.1 Tamaño del espacio de las cajas: 240 0 0 mm (longitud) x 900 mm (altura) x 750 mm (ancho de la parte inferior).

2.2 Abertura del guante: diámetro 220 mm, hecho de aleación de aluminio duro, resistente a la corrosión de la atmósfera orgánica.

2.3 Guantes: marca estadounidense, modelo 8B1532, diámetro de 8 pulgadas, grosor 0,4 mm, material de caucho butílico, resistencia a la corrosión, resistencia al envejecimiento y cierta resistencia a altas temperaturas.

2.4 Ventana visible delantera: con una superficie de funcionamiento inclinada y una ventana delantera de vidrio templado de seguridad desmontable de 8 mm, es resistente al desgaste, a la corrosión y tiene una buena transmitancia de luz.El anillo de sellado adopta un anillo de sellado OMEGA de 3/8 pulgadas de espesor.

2.5 Rango de presión de caja: puede mantener una cierta presión positiva y negativa (-12mbar -12mbar) durante el uso. Si supera una cierta presión, el sistema lo protegerá automáticamente.

2.6 Iluminación: Equipada con una iluminación antirreflexiva que ahorra energía, la luz es suave.

2.7 Fuente de alimentación interna en la caja: 1 juego de tableros de cableado de alimentación con adhesivos preinstalados dentro de la caja (fuente de alimentación: tensión 220V-50Hz 1 fase, fuente de alimentación10A).

2.8 Interfaz de respaldo: La caja está equipada con múltiples interfaces estándar KF-40 para facilitar el acceso a líquidos, gases, señales, etc.

2.9 Estantes: Hay tres capas de estantes dentro de la caja.

2.10 Apoyo de caja: incluye ruedas, con una altura de 950 mm. Las ruedas tienen funciones tales como nivelación, movimiento y fijación.

2.11 Baja tasa de fuga: adoptando una tecnología de sellado patentada, la tasa de fuga de la caja es inferior al 0,001 Vol%/h.

3Cabina de transición

3.1 Forma: cilíndrica (304 acero inoxidable), con conexión de brida entre el gran compartimento y la guantera.

3.2 Gran cámara de transición: con un diámetro de 360 mm y una longitud de 600 mm, adopta el control automático de válvula para el proceso de succión y reabastecimiento;El número de ciclos de aspiración y reaprovisionamiento se puede ajustar para realizar automáticamente las operaciones de aspiración y reaprovisionamiento., ahorrando tiempo de espera de operación.

3.3 Cabina de transición pequeña: con un diámetro de 150 mm x 300 mm, la cabina de transición pequeña se controla mediante una válvula manual para extracción y reabastecimiento de aire.

3.4 bandeja de compartimiento de transición: el gran compartimiento de transición está equipado con una bandeja de pulido libremente móvil y extendida, equipada con discos deslizantes móviles en el pequeño almacén de transición.

3.5 Grado de vacío: ≤ -0,1 MPa (todos con pantalla de banda de vacío).

4Sistema de control de la purificación circulante

4.1 Sistema de control

4.1.1 Método: incluye características de autodiagnóstico, apagado y arranque automático, con control de presión y funciones adaptativas, control automático, control de ciclo, protección por contraseña,el control de la cámara de vacío se muestra en LCDLa unidad de control adopta la pantalla táctil Siemens PLC de Alemania, y el menú de operación se puede seleccionar en chino/inglés.

4.1.2 Control de la presión de la caja: la presión de la caja se puede controlar dentro de un determinado rango de presión a través de la pantalla táctil, y el sistema equilibra automáticamente la presión de la caja dentro de este rango.

4.1.3 Pedal de pie: puede controlar la presión de la caja de guantes con mayor precisión en cualquier momento, lograr el funcionamiento de bombeo y reabastecimiento de aire a la presión de la caja,y facilitar experimentos más cómodos para los usuarios.

4.2 Sistema de purificación en circulación

4.2.1 Control: Controlar el agua y el oxígeno dentro de < 1 ppm con una precisión de 0,01 ppm.

4.2.2 Dispositivo de ajuste: todo el proceso de ajuste táctil del PLC (evacuación, purificación, regeneración, calentamiento) no requiere un control manual.

4.2.3 Gas de trabajo: N2 o Ar (circulación de gas), con un requisito de pureza del 99,999%.

4.2.4 Ventilador de circulación: ventilador de alta velocidad de frecuencia variable, con caudal ajustable de 0 a 100 m3/h, controlado por microprocesadores Siemens de Alemania.dispositivo de acero inoxidable instalado en el interior que haya sido sometido a ensayos de alta presión y esté libre de fugas.

4.2.5 Columna de purificación doble: cada columna contiene 5 kilogramos de material de desoxigenación de catalizadores de cobre de alta eficiencia alemán BASF, capaz de eliminar 65 litros de oxígeno,5 kilogramos de material de remoción de agua de tamiz molecular de alta eficiencia de UOP en los Estados Unidos, capaz de eliminar 2,2 kilogramos de agua.

4.2.6 Bloque de válvula de purificación: Burkert, Alemania, válvula eléctrica totalmente automática, de diseño modular, más concisa y de mantenimiento conveniente.

4.2.7 Filtro: Filtro de alta eficiencia con un filtro de apertura de 0,3 micras que cumpla con las normas HEPA.

4.3 Sistema de regeneración

4.3.1 Sistema de regeneración: se utiliza para purificar el sistema para su reutilización, activarlo y restablecer la capacidad de adsorción; para la regeneración se requiere una botella de gas mezclado de N2/H2 o Ar/H2 2.donde el H2 representa el 5-10%.

4.4 Sistema de visualización

4.4.1 Sistema de visualización: la unidad de control adopta la pantalla táctil Siemens PLC de Alemania, y el menú de la interfaz de operación se puede cambiar entre el chino y el inglés.La interfaz de pantalla es rica en funciones, fácil de operar, fácil de entender y admite la función de exportación de datos.

5, la bomba de vacío

5.1 La bomba de vacío adopta la bomba de vacío Edwards RV12 del Reino Unido, con un caudal de 12 m3/h. Y puede ser controlada independientemente en cualquier momento.El tiempo de apagado automático de la bomba de vacío se puede ajustar por la pantalla táctil, que es más razonable y reduce el consumo de energía innecesario.

6Sistema de filtración de disolventes

Para evitar la influencia de disolventes orgánicos en la columna de purificación o la contaminación cruzada del experimento,la columna de adsorción del disolvente orgánico está integrada en el exterior de la guantera mediante un sistema de serieEl medio es principalmente carbón activado de alta calidad y eficiente, con una cantidad de llenado de 6 KG.

7Analisador de agua

7.1 (1 unidad, británico Michel) Rango: 0-1000ppm, utilizando componentes sensibles a la alumina cerámica. Este analizador tiene buena estabilidad, resistencia a la corrosión, amplio rango de medición y velocidad de respuesta rápida.

8Analisador de oxígeno

8.1 (1 unidad, analizador electroquímico AVCRAY de los Estados Unidos) con un rango de 0-1000 ppm, requiere el uso de sensores electroquímicos de pilas de combustible, puntos cero precisos y no es propenso a la deriva;Evitar situaciones en las que los sensores de zirconio sean propensos a daños y detección inexacta en disolventes orgánicos, electrolitos y otros ambientes.

9Especificacionesdel modelo estándar de guantera de depuración
